ワークショップ板金C型パワープレス機械式パンチングマシン

製品説明

乾式クラッチ付きJH21シリーズオープンバックパンチングマシン

• 鋼板と高強度の溶接体。
• メインモーターはSiemens製です。
• 空気圧摩擦クラッチとブレーキを組み合わせたものを採用。
• クラスターギアはフラッディングオイル潤滑を採用しています。
• 6面の長方形の延長ガイド。 JH21-315B / 400Bは、8面延長ガイドウェイを採用しています。
• 油圧過負荷保護装置を装備。
• JH21-25 / 25B / 45は手動閉止高さ調整を採用しており、JH21-25 / 45は目盛り表示、JH21-25Bはデジタル表示を採用しています。JH21-63以降は電動閉止高さ調整デジタル表示を採用しています。
• JH21-45はダイセット高さ調整モーターを装備することができ、値はデジタルで表示されます。
• バランスシリンダーを装備したJH21-25B、JH21-45以上のタイプ。
• 二重バルブがインポートされました。
• 電気的に説得力のあるグリース潤滑システム。
• バランシングシリンダーは手動潤滑システムを採用しています。
• ブロー装置1セット。
• 国際的なブランドを持つPLCによって制御されます。
• ボタン、インジケータ、ACコンタクタ、空気遮断器、およびその他の制御装置は、国際的なブランドから輸入されています。
• オプションのエアクッション装置、自動送り軸、光電プロテクターを装備し、さまざまな自動装置での作業に使用できます。

仕様

SN	アイテム	単位	仕様
1	公称力	kN	1600
2	公称力でストローク	んん	6
3	スライドブロックストローク	んん	160
4	固定ストローク数	min-1	40
5	可変ストローク数	min-1	35-50
6	最大ダイセット高さ	んん	350
7	ダイセット高さ調整	kW	110
8	スライドブロックの中心からフレームまでの距離	んん	380
9	作業台の寸法（F / B * L / R）	んん	740*1300
10	作業台穴の寸法	んん	Φ300*50*Φ260
11	ボルスターの厚さ	んん	150
12	ベッドの穴の寸法（直径/ F / B * L / R）	んん	480*600
13	スライドブロック底面寸法（F / B * L / R）	んん	580*770
14	ハンドル穴のサイズ（直径*深さ）	んん	Φ65*85
15	体の柱の間の距離	んん	850
16	主なモーター出力	kW	15
17	寸法（F / B * L / R * H）	んん	2230*1630*3210
18	正味重量	Kg	14500

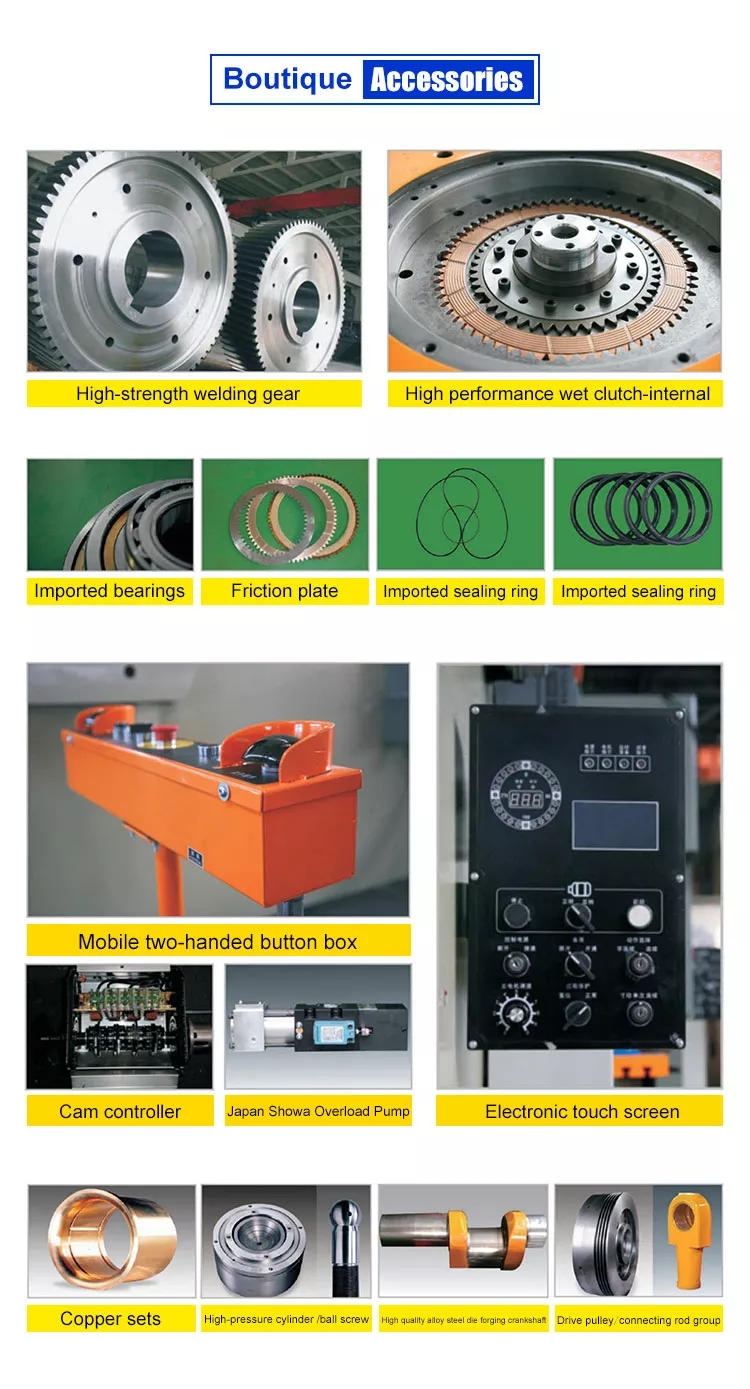

詳細画像
